Empregabilidade, teste a sua e veja seu grau maker em perguntas e respostas!

(1° Parte: Tecnologia) Esse teste foi publicado em meados de 2007 e é de autoria do professor Alexandre Capelli, inspirado nele, adaptei e criei essa sequência que é a tecnologia atual e as tendências futuras. Usei o Circuit Maker para simular a maioria das situações questionadas.

1. No circuito abaixo, calcule o valor de R para que no resistor de 60 ohms (Ω), a corrente seja de 1A.


a) Primeira coisa a considerar.
Se V=R.I ; então: V2= V1 , portanto: V2=R1.I1 , V2=60.1 , V2=60V ; V3=60V

b) Pela Lei de Kirchhoff, a soma das tensões num circuito é igual a zero.
Portanto, VCC-VR-V2=0 , então VCC=VR+V2 , caí, VR=VCC-VR2 ou V2 , VR=90-60 , VR=30V
Se I1=1A , I2=V3 ou VR2/R2 então I2=60/30 , I2 = 2A

c) O valor de R será calculado por:
R=V/It , It=I1+i2 , It=1+2 , It=3A , portanto R=30/3 , R=10Ω


2. No regulador série abaixo, calcule o valor de R , dados: VBE=0,6V , p(Hfe)=30 . Izener = 20mA.
a) Considerando o circuito, vamos supor que IC=IE , então: IE=VE/RE , portanto IE=6/20 , então, VE , diga, IE=0,3A ou 300mA.

b) Para calcular IB, aplicamos: IB=IC/B então, IB=0,3/30 , então IB=0,01 ou 10mA.

c) IR será Iz+IB , então IR=20+10 , IR=0,03 ou 30mA.

Portanto R=VDC-Vz/IR então R = 12,6-6,6/0,03 = 200Ω.

3. No circuito a seguir, desenhe a forma de onda do sinal de saída.


a) Observe: AV ou G = R2/R1 , 10k/1k , AV=10
Portanto, Vin será incrementada 10 vezes sendo igual a 7 V.
b) Forma de onda final.
Uma onda quadrada de +7 e -7V.



4.
O tiristor da figura, é disparado a 30°, a forma de onda sobre o SCR é verdadeira? Como seria o sinal da carga? Para que serve o circuito RC em paralelo com o SCR?
 É verdadeira e corresponde ao sinal no SCR, a carga seria o oposto complementar desse sinal, o RC é um circuito Snubber que tem a função de amortecer transientes que possam atrapalhar o funcionamento do SCR.

5. Descreva o funcionamento, através de forma de onda da saída do circuito a seguir:


Esse circuito é um inversor, que a dará um ganho de 10 na saída, outras formas de onda, correspondem a resposta de frequência do  circuito.





6. No circuito dado, temos um 555 sendo gerador de clock e um 4017 contador de década CMOS. Supondo que a saída esteja em nível zero e que o contador seja sensível a borda de subida de clock, qual led acenderá após o 3° pulso?
 Acenderia o led pendurado na saída Q7.


7. Qual é o princípios básico da lei de Lenz e qual o dispositivo mais famoso que opera, segundo ele?
  "Toda força magnética gera uma força eletro matriz ", o motor elétrico funciona por esse princípio.

8.
Observe esse esquema simples, trifilar de comando do sentido de rotação de um motor de indução trifásico com 2 contatores, a ligação para inverter o motor tá correta?

 Sim, está correta, mas deve ser acrescentado aterramento em todos os elementos, para proteção de EMI e riscos de choques, assim fica em conformidade com NR-10.

9. Comentar duas proteções para EMI, sendo uma irradiada e outra induzida pela rede de alimentação.
Na irradiada podemos utilizar o toróides de ferrite para reduzir os níveis de interferência, na induzida, filtros e aterramento conjugados.

10. Cite duas vantagens e duas desvantagens de utilização da SSR sobre os relés eletrodinâmico.
Vantagens: Praticidade e Compactação.
Desvantagens: Preço e dificuldade de circuito de comando.

11. Qual a arquitetura da fonte chaveada abaixo? Comente sua resposta explicando o funcionamento da mesma.


Arquitetura Flyback, formada por IC1 que chaveia o transformador e já tem um dimensionamento para suportar a entrada AC, sendo 110 a 220V/60Hz. Esse chaveamento ocorre com frequências da ordem de 25 a 50 kHz, tendo filtragem na entrada e na saída, com diodo rápido de chaveamento (Schotky - D4) e ao sentir o consumo da carga, manda o feedback para o IC1, pelo opto acoplador, que compensará enviando mais ou menos pulsos por PWM.


12. Analisando as duas cargas abaixo, qual delas tem o menor fator potências? Sem determinar valores, qual ou quais componente(s) você utilizaria para melhorar a instalação? Justifique a sua resposta.



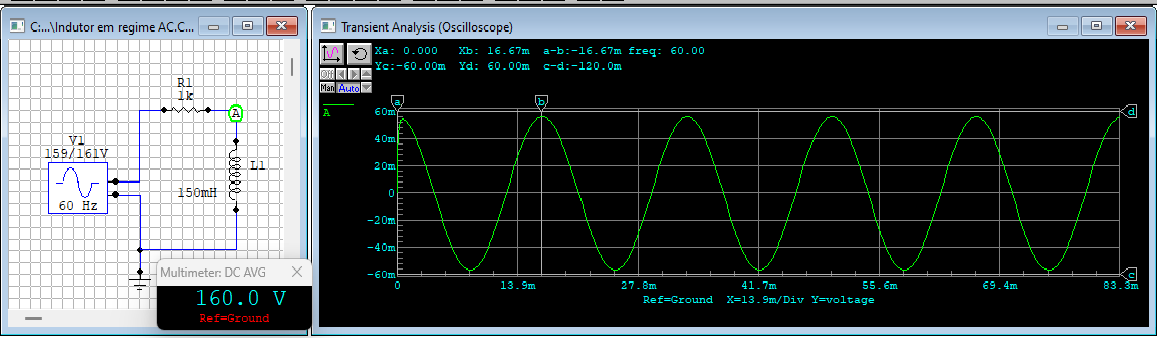

A carga A tem o menor fator de potência.

Deve ser utilizado um capacitor para corrigir o fator de potência, pois o capacitor corrige o sinal atrasado provocado pela carga indutiva, colocando-o em fase sincronizada.



13. Quais são os dois principais efeitos (falhas) que a ESD pode causar em placas e equipamentos eletrônicos? Cite no mínimo duas técnicas de proteção contra esse de fenômeno.

 Queima de dispositivo e degradação do funcionamento dos mesmos. Como proteção, podemos aterrar as instalações e usar EPI anti-estáticos.

14. Qual é a diferença fundamental entre um analisador de espectro e um osciloscópio?
    Analisador de espectro é para pesquisar ondas de campo, osciloscópio é para analisar ondas de propagação.

15. Por que a EMI (Interferência Eletromagnética) é tão nociva aos circuitos de controle e dados? Como evitar esse problema?
 Porque ela pode descaracterizar sinais de frequências que conduzem informações, pela indução de ruídos, o que impossibilita a condução de dados numa planta com alta EMI, a solução para isso foi explorada na questão 9.

16. Explique o que é a característica "rail-to-rail" nos amplificadores operacionais.
  É uma capacidade dinâmica que facilita limitar a tensão de saída e é particular para cada tipo de amplificador operacional, veja o data sheet do fabricante para melhores esclarecimentos.

17. Qual a diferença fundamental entre um DSP e um microcontrolador convencional?
 O DSP processa sons e o convencional, apenas dados.

18. O circuito abaixo é um conversor analógico/digital muito popular, o ADC0804. esse CI é um conversor A/D de 8 bits. Sabendo que o sinal analógico de entrada varia de 0 a 100mV, a resolução do circuito será em quantos passos (steps), em mV?

Calculamos o passo em consideração: Passo= Vr/n°byte, 100mV/8 . Passo =12,5mV, arredondando para 10mV por ser uma melhor configuração. Se temos 10mV por passo, portanto teremos 10 steps.

19. Tomando como base o set de instruções do microcontrolador 8051, que foi base para os atuais microcontroladores do Arduino, quando executamos a instrução: Mov A,#B, o que estamos fazendo?
  Você está transferindo todo o conteúdo do reg B p/ A, se tirar o # será apenas o conteúdo momentâneo.

20. Quando falamos em redes de comunicação os diversos protocolos existentes são indicados para diferentes necessidades e aplicações. Seguindo essa linha de raciocínio, qual é a diferença principal entre o protocolo Ethenet e o Profibus? Comente a resposta com exemplo.
  O protocolo ethernet está adaptado para uma comunicação sem interferências, como o ambiente de escritório, já o Profibus usa interface óticas, próprias p/ um ambiente de chão de fábrica, onde há muita interferência eletromagnética (EMI), coisa comum em subestações de alta tensão também.

(2° Parte: Relações com o Mercado)

1.
Na sua opinião quais foram as principais mudanças no sistema de qualidade ISO9000 p/ ISO9001? Cite no mínimo duas delas.
  Apenas uma adequação da norma às realidade do cliente e da rotina administrativa e produtiva. Exemplo: Foco em resultados e aprendizado contínuo.

2. Em dezembro de 2001, a Câmara dos deputados aprovou o projeto que flexibiliza a CLT. Explique como isso poderá diminuir o desempenho no Brasil.
  Criará a flexibilização das negociações, reduzindo o imposto pago por trabalhador, viabilizando contratações, apenas deverá ser considerada uma negociação justa entre as partes, além de dar mais liberdade para as categorias profissionais e reduzir o centralismo do Estado.

3. O que é Endo-Marketing?
  É o marketing focado ao setor segmento do cliente, derivado por exemplo CRM. (conceito de relacionamento com mercado ou cliente).

4. Entre o final da década de 80 e o início da de 90 a "reengenharia" tornou-se uma forte concorrência de gestão empresarial, porém, muitas empresas fracassaram na sua implementação e amargaram grandes prejuízos. Cite pelo menos 3 critérios que você adotaria para que esses processo fosse integrado com sucesso em sua empresa.
  Estudar e dominar o processo da produção.
  Analisar o mercado em relação às melhorias.
  Integrar visões.
  Manutenção produtiva total (TPM) é um bom exemplo.

5. O que você entende por Administração por Competência?

 É a administração que leva em conta as habilidades específicas das pessoas para determinados trabalhos.

 6. Uma empresa A, possui um sistema de gestão da qualidade ISO9000 "global", isto é, o certificado da qualidade não é setorial, visto que ela produz um único tipo de mercadoria; a empresa B produz vários tipos de insumos e portanto, sua gestão de qualidade é setorial. No caso de uma não conformidade, em qual das ações a corretiva seria mais rápida?

 A empresa B conseguiria fazer a correção mais rapidamente em função de ter uma certificação setorial, ao invés de um processo macro.

 7. O estudo das condições de utilização de um aparelho bem como a orientação ao cliente para que a sua planta seja ideal, a fim de aumentar a vida útil, pode ser considera uma ação preventiva ou proativa?

 É uma ação proativa no sentido de otimizar o equipamento quanto ao uso.

 8. Como a "inteligência do processamento" distribuída no chão de fábrica, através do conceito field-bus poderá otimizar a produtividade de uma indústria?

 Através do controle digital distribuído entre as diversas interfaces do sistema (SDCD) exemplo disso, uma planta de produção de açúcar e etanol, outro uma subestação de alta tensão HVDC e o processo industrial de ajuste e teste de equipamentos.

 9. Quanto ao controle do estoque, o que você entende por FIFO?

  Administração dinâmica de estoques, onde os primeiros insumos que entram são os primeiros a saírem.

 10. Explique o sistema 6 Sigma.

 É um processo que tem como uma das principais características, a forte estruturação sequencial e o uso de ferramentas apropriadas em cada etapa, focando no sucesso de um projeto.

 E aí pessoas, foi legal essa experiência? Comentem aí!

 #empregabilidadeemeletrônica
 #makerdeeletrônica
 #eletrônicaindustrial
 #eletrônica

 Binho de Carvalho - Contato: arabutam@gmail.com

Facebook: Guru Eletrônico

Instagram: guru_eletronico

YouTube: Guru Eletrônico

Site Principal: gurueletronico.blogspot.com, acessem nossa loja do Facebook!

terça-feira, 28 de janeiro de 2025

Circuito prático de Ponte de Wheatstone

 Olá pessoal nesse artigo sugiro um interessante circuito de Ponte de Wheatstone que fornece com precisão correntes que podem ser empregadas num padrão de instrumentação, usando um circuito simples com o CI 741. O 741 está numa configuração de amplificador de instrumentação e a corrente é regulada pelo ajuste do potenciômetro, que representa aqui uma resistência variável de alguma grandeza ou aquisição de dados, conforme a variação de corrente, o 741 irá conduzir e fechar o transístor T1. A ponte é constituída por resistores de 1k, posso substituir por resistores de 100 Ohms para conseguir correntes maiores. O lay-out da placa é dado acima e é um circuito interessante pra obter correntes de precisão no potenciômetro, que serve como um sensor.
 Abaixo deixo o fotolito do circuito, confiram detalhes do PCB para o correto furo das ilhas e o posicionamento dos componentes.

 Lista de materiais:

 IC1 - Amplificador operacional LM741.
 POT - Potenciômetro ou sensor que varia de 1 a 100k linear, como sugestiva de experiência.
 R1 a R3 - Resistor de 1k/1/8W.
 R4 - Resistor de 120k/1/8W.
 R5 a R7, R9 - Resistor de 2k7/1/8W.
 R8 - Resistor de 100 Ohm/1/8W.
 T1 - Transístor BC547 NPN.

 Experimentem! Boas práticas!
